Sistemas de Conexión a Tierra
Corporación DIM realiza instalación de sistemas de puesta a tierra en Quito y todo el Ecuador. Somos líderes en la protección contra el rayo en Ecuador con más de 15 años de experiencia.
Electrodos Activos de Cobres Electrolítico
Electrodos Activos de Cobres 1-1/2”
Medidas: 1-1/2″ x 1.20 metros / 1-1/2″ x 1.50 metros y 1-1/2″ x 2 metros
- Resistencia a condiciones ambientales extremas
- Construcción: 100% cobre electrolítico y adicional que tienen garantía de 10 años
- Cumple con normas internacionales: UNE 21.186, NFC 17-102, NP 4426, UL 467
| Características del Producto |
|---|
| Para cable de conexión 2/0 AWG |
| Peso 2.2 Kg. |
| Producto Nacional |
| Garantía de 10 años por defecto de fabrica |
| Completamente fabricado con Cobre Electrolítico de Alta Calidad |
Electrodos Activos de Cobres 2”
Medidas: 2″ x 1.20 metros / 2″ x 1.50 metros y 2″ x 2 metros
- Resistencia a condiciones ambientales extremas
- Construcción: 100% cobre electrolítico y adicional que tienen garantía de 10 años
- Cumple con normas internacionales: UNE 21.186, NFC 17-102, NP 4426, UL 467
| Características del Producto |
|---|
| Para cable de conexión 2/0 AWG |
| Garantía de 10 años por defecto de fabrica |
| Peso 3.2 Kg. |
| Completamente fabricado con Cobre Electrolítico de Alta Calidad |
Electrodos Activos de Grafitos
Electrodos Activos de Grafitos de 4”
Es un dispositivo de grafito que está diseñado para aterrizar los sistemas de puesta a tierra en cualquier tipo de terreno. Reemplaza a la tradicional malla a tierra, este producto es activo por estar construido con 85% de grafito de alta calidad y 15% de cobre electrolítico permitiendo conservar la resistencia puesta a tierra por mayor tiempo e incluso en temporada de verano.
| Características del Producto |
|---|
| Altura: 100 cm |
| Diámetro: 4” |
| Peso: 16 Kg. |
| Color: Negro. |
| Material: 85% Grafito de alta calidad y 15% núcleo de cobre electrolítico |
| Tipo: Químico activo. |
| Salida cable de cobre desnudo 2/0 AWG. |
| Cumple con normas internacionales: UNE 21.186, NFC 17-102, NP 4426, UL 467. |
Electrodos Activos de Grafitos de 6”
Es un dispositivo de grafito que está diseñado para aterrizar los sistemas de puesta a tierra en cualquier tipo de terreno. Reemplaza a la tradicional malla a tierra, este producto es activo por estar construido con 85% de grafito de alta calidad y 15% de cobre electrolítico permitiendo conservar la resistencia puesta a tierra por mayor tiempo e incluso en temporada de verano.
| Características del Producto |
|---|
| Altura: 100 cm |
| Diámetro: 6” |
| Peso: 26 Kg. |
| Color: Negro. |
| Material: 85% Grafito de alta calidad y 15% núcleo de cobre electrolítico |
| Tipo: Químico activo. |
| Salida cable de cobre desnudo 2/0 AWG. |
| Cumple con normas internacionales: UNE 21.186, NFC 17-102, NP 4426, UL 467. |
Vias de Chispa o Bobinas de Choque
Vía de Chispa o Bobina de Choque ISG 10 S
Este dispositivo está diseñado para separar eléctricamente los elementos metálicos y los sistemas de puesta a tierra, que no deben estar unidos en condiciones normales de funcionamiento. Cuando existe paso de tensión en estos elementos (sobretensión, descarga de rayo), el protector vía de chispas, establece una conexión temporal entre los elementos.
| Características del Producto | |
|---|---|
| Tensión Nominal CC Soportada | 350V |
| Tensión Nominal de encendido de Impulso | 1000V |
| Corriente de Impulso de Rayo (10/350) | 100KA |
| Máxima Corriente de descarga (8/20) | 200KA |
| 100% de tensión de cebado de rayo | ≤ 1.5 KV |
| Frecuencia de alimentación de tensión(50Hz) | ≤ 400V |
| Rango de temperatura de funcionamiento | ¨-40°C... + 80°C |
| Capacidad A 1MHz | ≤ 10pF |
| Material | Acero inoxidable |
| Certificación | CE(LVD, EMC) |
| Grado de Protección | IP67 |
Vía de Chispa o Bobina de Choque LY-D100
Este dispositivo está diseñado para separar eléctricamente los elementos metálicos y los sistemas de puesta a tierra, que no deben estar unidos en condiciones normales de funcionamiento. Cuando existe paso de tensión en estos elementos (sobretensión, descarga de rayo), el protector vía de chispas, establece una conexión temporal entre los elementos.
| Características del Producto | |
|---|---|
| Tensión Nominal CC Soportada | 350V |
| Tensión Nominal de encendido de Impulso | 1000V |
| Corriente de Impulso de Rayo (10/350) | 100KA |
| Máxima Corriente de descarga (8/20) | 200KA |
| 100% de tensión de cebado de rayo | ≤ 1.5 KV |
| Frecuencia de alimentación de tensión(50Hz) | ≤ 400V |
| Rango de temperatura de funcionamiento | ¨-40°C... + 80°C |
| Capacidad A 1MHz | ≤ 10pF |
| Material | Acero inoxidable |
| Certificación | CE(LVD, EMC) |
| Grado de Protección | IP67 |

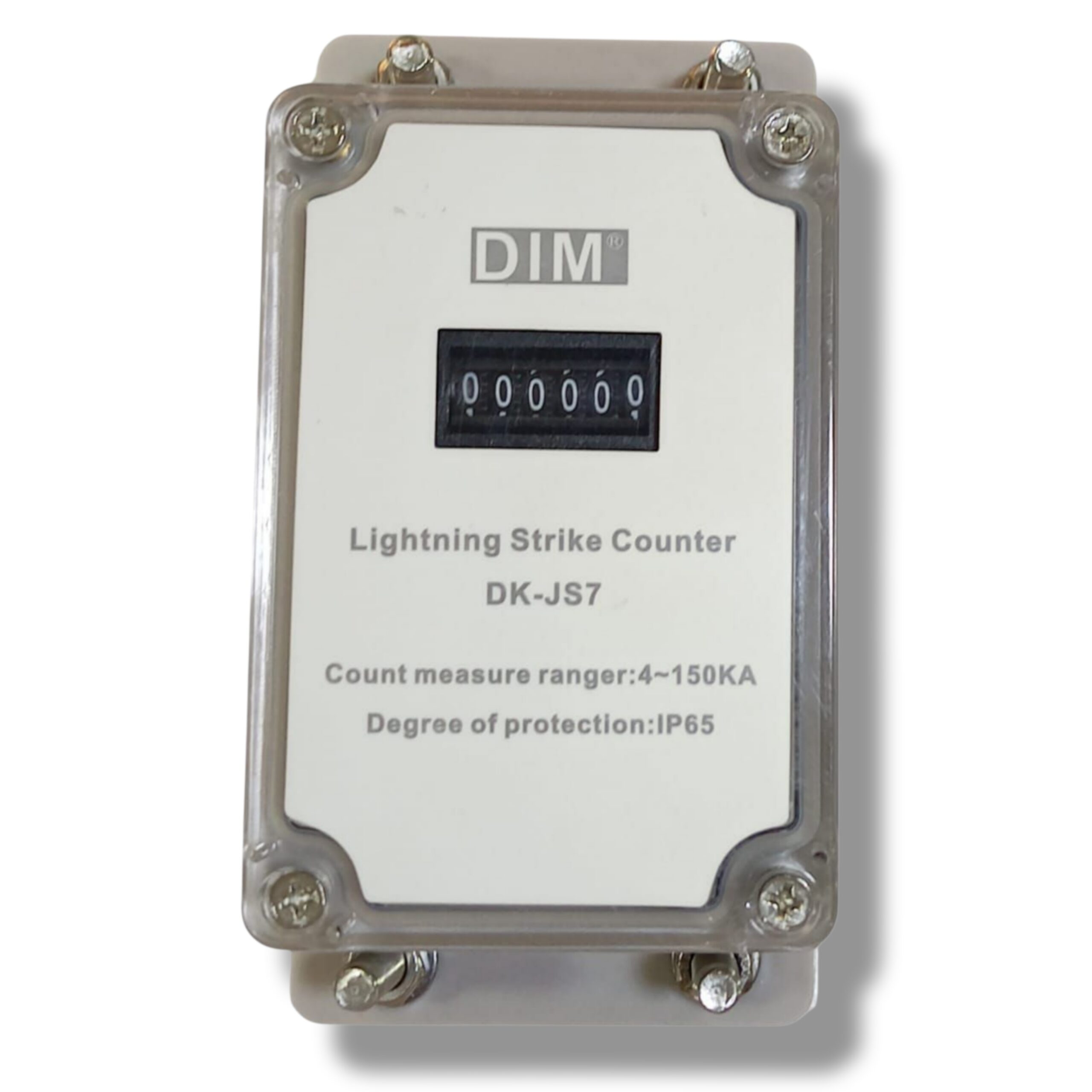

Contadores de Impactos de Rayos
Contador de Impacto de Rayos
| Características del Producto | |
|---|---|
| Corriente minima de contaje (80/20) | ≥5KA |
| Numero de cuenta | 0-999999 Times |
| Patron de muestreo | Inducción sampling |
| Diametro maximo del conductor de bajada | D≤ 20MM |
| Medidas L*W*H | 100X68X70 MM |
| Humedad | No más de 95% Contador de Rayos a prueba de agua |
| Rango de temperatura de funcionamiento | -40 ̴ + 85° C |
Contador de Impacto de Rayos
Posee las siguientes características:
- 2.5 cm. x 9 cm. de largo ancho de módulo estándar.
- Bucle inductivo (se alimenta a través de la línea de puesta a tierra de los dispositivos de protección contra sobre tensiones).
- Batería de 3 V e indicación de cambio, pantalla LCD de 3 o 4 dígitos con función de ajuste y reinicio.
- Par trenzado inductivo de 1 m de largo.
- Pulse el botón «BATERÍA» continuamente, si muestra «HI», significa que la carga de la batería es adecuada, si muestra «LO», significa que la carga de la batería es inadecuada (es decir, baja), la batería debe ser reemplazada.
| Características del Producto | |
|---|---|
| Corriente minima de contaje (80/20) | ≥5KA |
| Numero de cuenta | 0-999999 Times |
| Patron de muestreo | Inducción sampling |
| Diametro maximo del conductor de bajada | D≤ 20MM |
| Medidas L*W*H | 100X68X70 MM |
| Humedad | No más de 95% Contador de Rayos a prueba de agua |
| Rango de temperatura de funcionamiento | -40 ̴ + 85° C |
Gel Mejorador de Suelo
Gel Mejorador de Suelo Marca DIM Tierra
MEJORA: la conductividad eléctrica del terreno, gracias a su fórmula especial que favorece la absorción y retención de agua.
MINIMIZA: los efectos de corrosión galvánica del suelo, obteniendo un equilibrio de humedad adecuado para la puesta a tierra.
AGILIZA: la compactación de la puesta a tierra con el suelo, potenciando la efectividad del paso de la corriente.
CUMPLE CON LAS NORMAS: IEEE 142-1991, BS 7430 1998, NZS/AS1768-1991, IEC 6102410, IEC 62305, EN 50164, UNE 21.186, NFC 17-102, NP 4426, UL 467.
Acelerador Electrolítico
Acelerador Electrolítico DIM Tierra
MEJORA: la conductividad eléctrica del terreno gracias a su fórmula especial que favorece la absorción y retención de agua.
MINIMIZA: los efectos de corrosión galvánica del suelo, obteniendo un equilibrio de humedad adecuado para la puesta a tierra.
AGILIZA: la compactación de la puesta a tierra con el suelo, potenciando la efectividad del paso de la corriente.
CUMPLE CON LAS NORMAS: IEEE 142-1991, BS 7430 1998, NZS/AS1768-1991, IEC 6102410, IEC 62305, EN 50164, UNE 21.186, NFC 17-102, NP 4426, UL 467.
| Características del Producto |
|---|
| Completamente fabricado con Grafito |
| Marca: DIM Tierra |
| Origen: Nacional |
| Peso 3 Kg. |

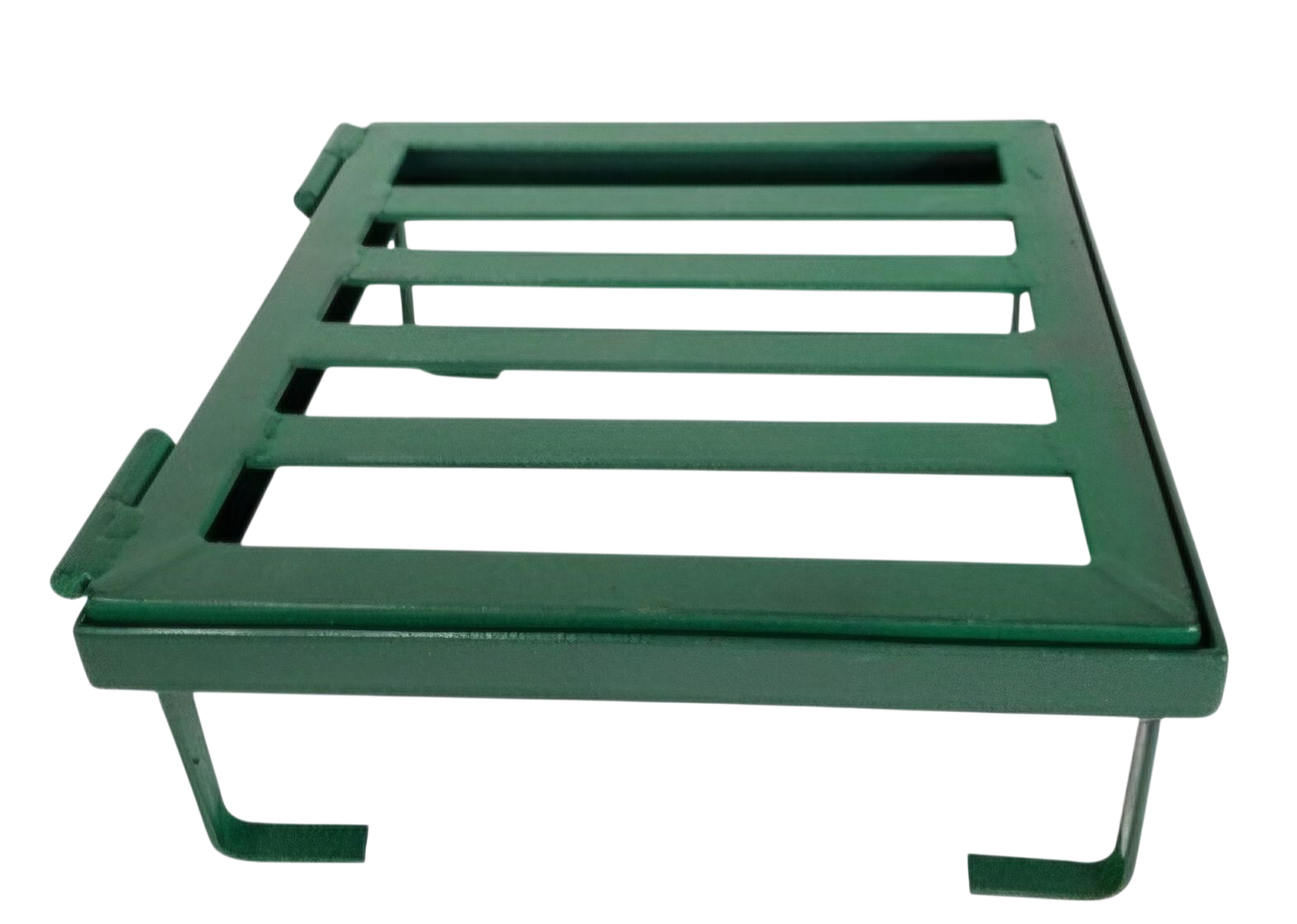

Rejilla de Hierro
Diseñada con bisagra para dar mayor seguridad.
- Este producto es de hierro negro de 25 x 25cm.
- Normalmente se utiliza colocándola donde se encuentra el sistema de tierra, esto con la finalidad de poder realizar en el futuro el mantenimiento sin inconveniente.
- Producto de excelente calidad.

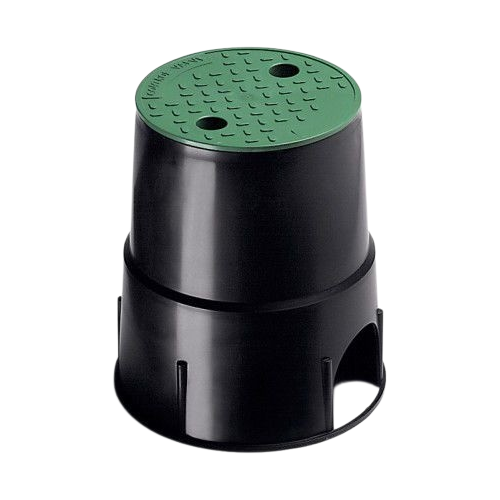

Arqueta
